气动三通法兰球阀
产品系列：气动三通法兰球阀
产品编号：Q64/5F-16C
一、三通球阀名词说明：

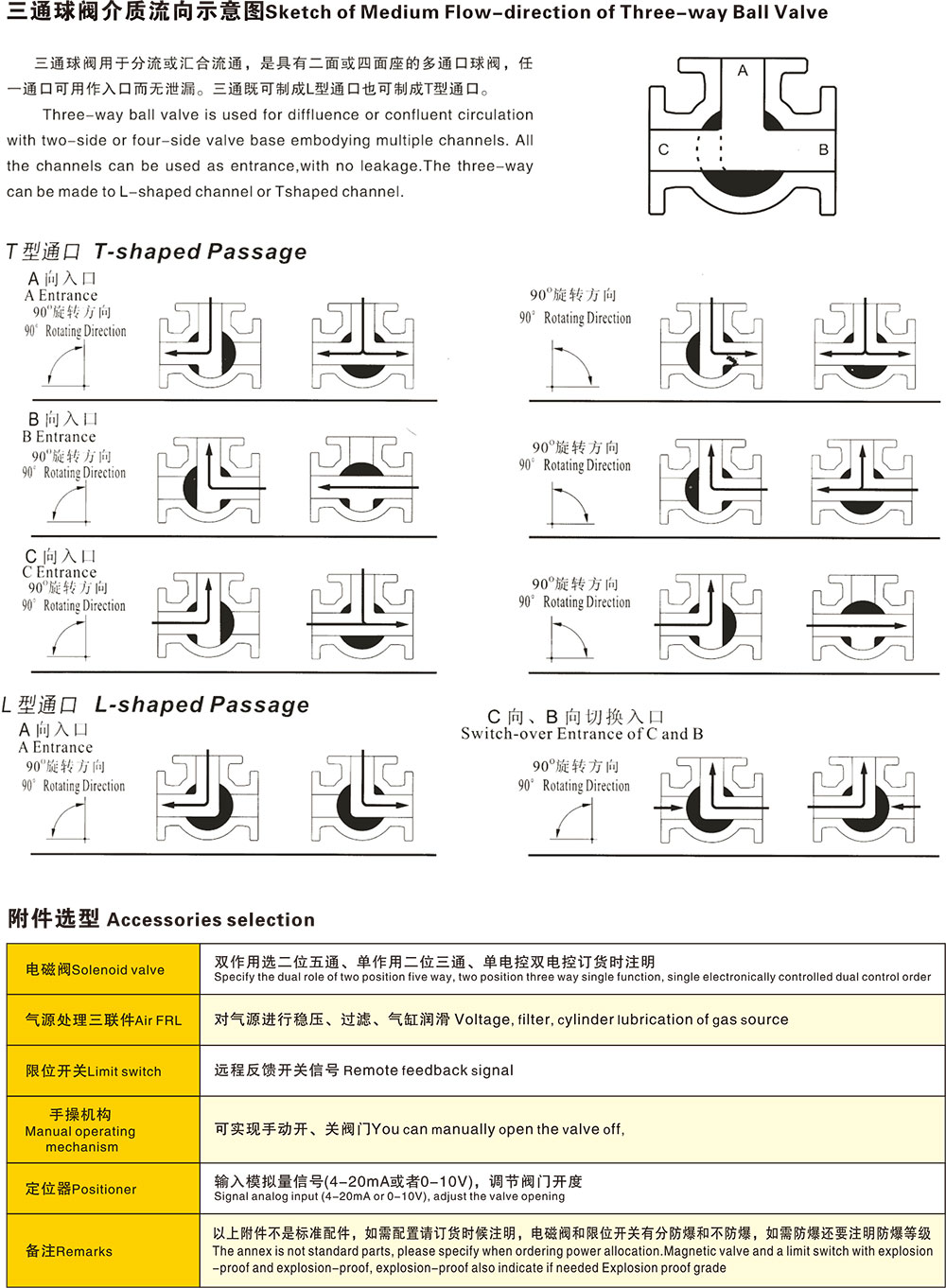

气动三通法兰球阀有两种类型，一种是T型一种是L型，T型气动球阀可以使三条正交的管道相互连通和切断第三天通道，起分流、合流作用。L型气动三通球阀只能连接相互正交的两条管道，不能保持第三天管道的畅通，只做分配作用，这两种气动球阀的使用寿命长，流通能力大，阻力小。
二、三通球阀结构特点：
1、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小
2、L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。主要用于流路的换向。
3、T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
4、气动三通法兰球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
5、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

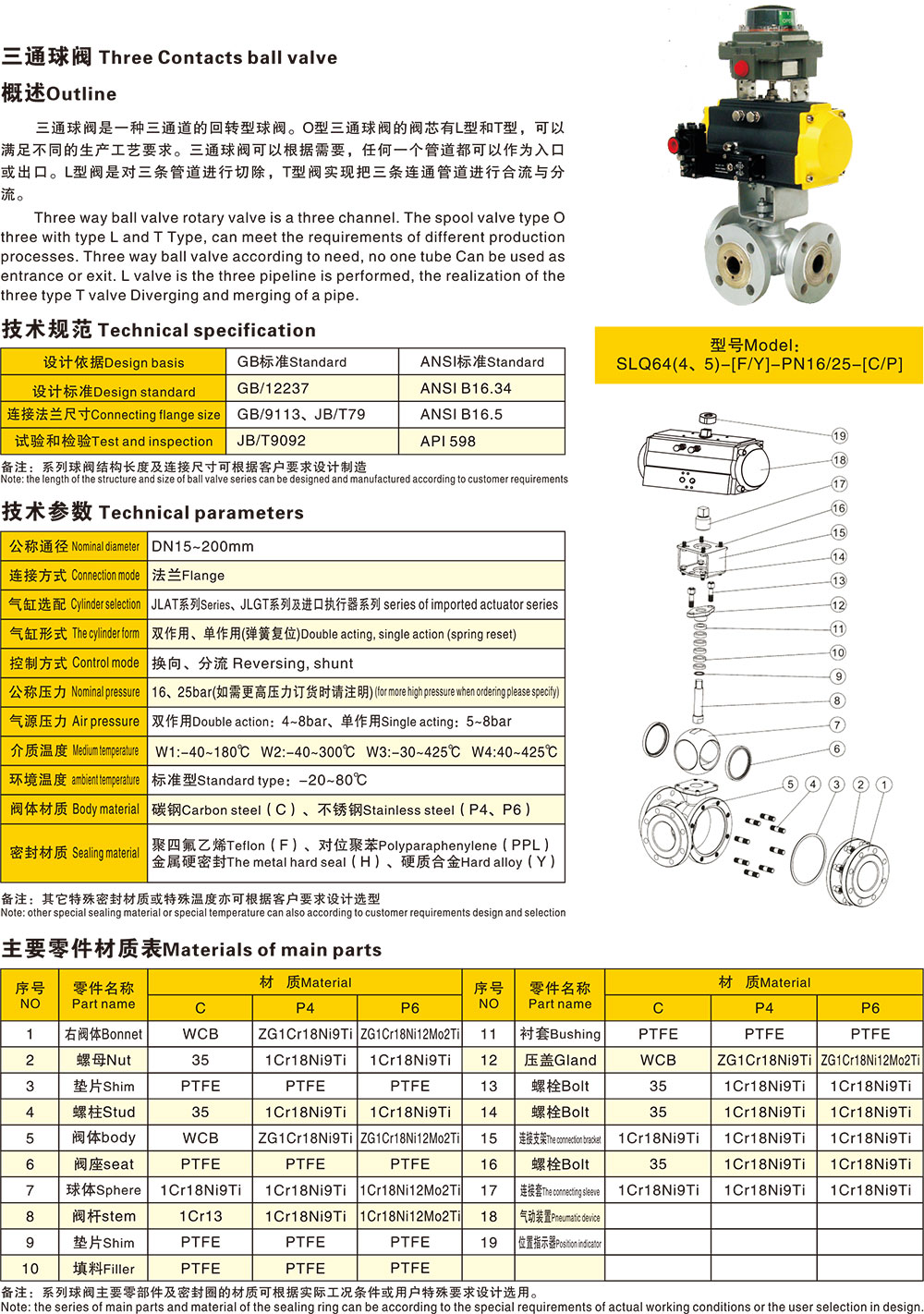

三、气动三通法兰球阀型号及材料：
1、型号有Q45-16C、Q45-16P、Q45-16R.
2、主要零件材料：Q45F-16C/P/R，Q45F-25C/P/R，Q45F-40C/P/R
